東芝製でした。
モデム基盤を外しますが、このケーブルの取り回しがちょっとややこしいのでそのまま放置。

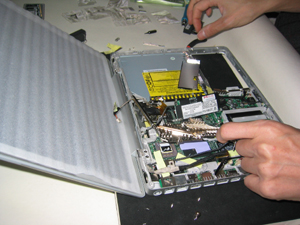

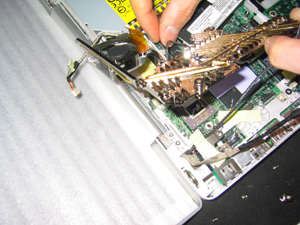

巨大なヒートシンクを取り外しですが、スプリングを挟んだ固定ビスが今回うまく外れず苦闘!製造過程の締めミスですね。

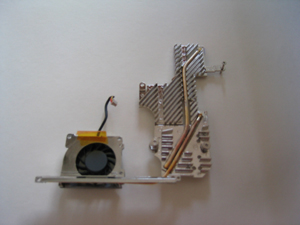

ヒートシンクと冷却ファン。冷却パイプがファンまでうまくコネクトされ、冷却効率抜群ってとこででょう。

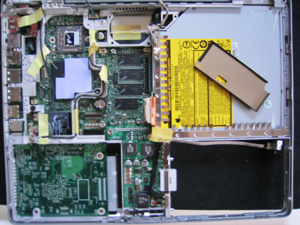

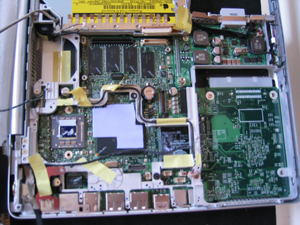

ロジックボードに近付いてきました。とくにかく配線の取り廻しがややこしい。

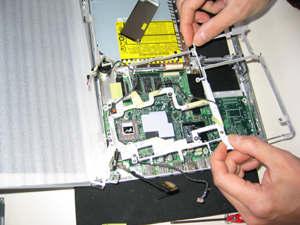

ロジックボード上のフレームの取り外し。ビスの長さの違いに注意。

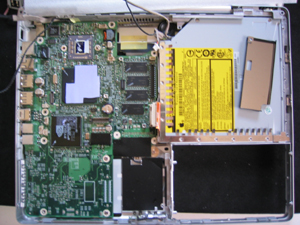

フレームを取り外す。
ロジックボードは3本のビスでボトムケースに固定されています。

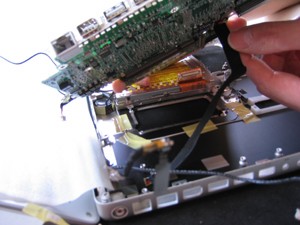

ロジックボードを斜めに引き抜く。

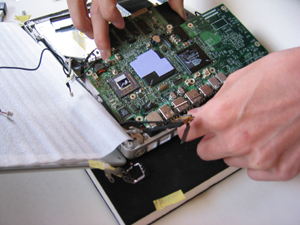

裏側の液晶からのケーブルをコネクタから外す。
