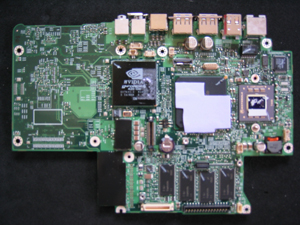

ロジックボード表面

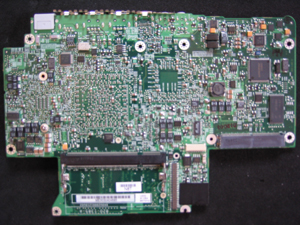

ロジックボード裏面

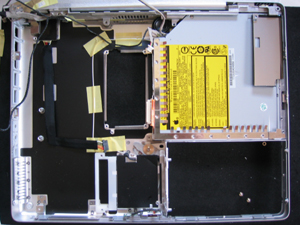

ボトムケースとコンボドライブ。この構造では、スケルトン化
は困難です。残念...

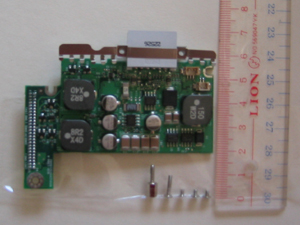

電源部は別基盤。ロジックボードのデザインはよく似ているが、
iBookとは異なる点のひとつ。4本のビスで固定。
ヒートシンクとファンは5本のビスでロジック上に固定。
内2本はスプリングを使用して固定する特殊なもの。

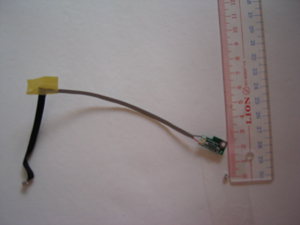

スリープ検知用の基盤。
トップケースの裏面。結構変形しやすいので取扱いには注意。

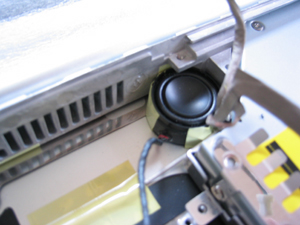

これだ!音にこだわった第3のスピーカー。ファン横にテープで
固定されている。これがなかなか良いサウンドを作る。

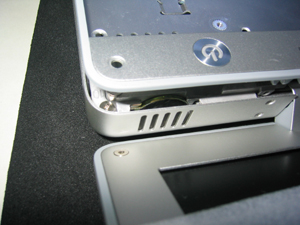

後方側面に設置されたスピーカー。これまでのBook系とは異な
り、音にはこだわって設計されたようです。
今回、バラしのネックとなったビス。製造工程でもう少ししっか
り固定しないとサービスマンが困ると思う。
