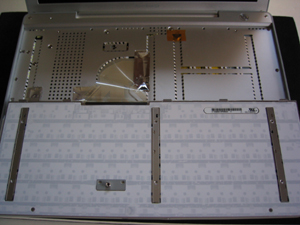

キーボード下側トップケース部分。まったく中身が見え
ない。磁石がカプトンテープで固定されているのが面白い。

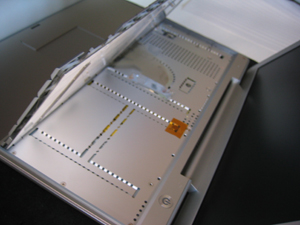

 アルミテープを剥がし、キーボードコネクタを外す。
以前のモデルのようにユーザが簡単には外せない。

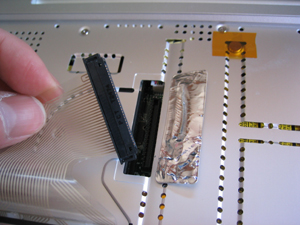

キーボードコネクタはフラットケーブルと一緒に外す。
間違ってもケーブルだけ抜かないこと。

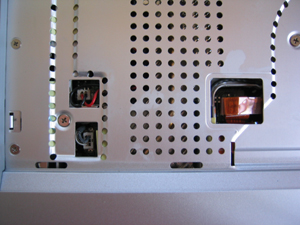

 2か所のアルミテープを剥がし、3つのコネクタを外す。これをやっておかないとトップケースを外す際、断線かも。

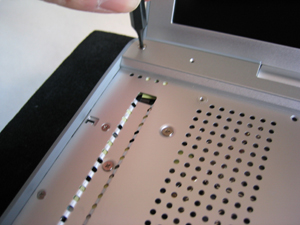

ビスを順次外していく。まずは、6角、＋ビス12本。
ビスのサイズが違うので注意。
 トップケースとボトムケースは手前左右2か所のツメで固定されているのでカードを隙間にいれ、慎重に外す。

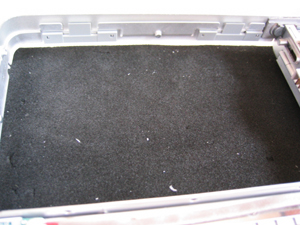

上下ケースを固定しているツメ。画像は、バッテリ部分の2か所。アルミに樹脂製のツメが取付てあり折れやすい。

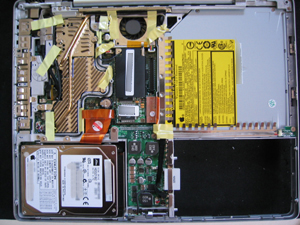

 トップケースを外した全景画像。iBook DualUSBに似た
パーツ配置。テープによるケーブル固定が高級感を損ねる。
ここまでバラしてハードディスクを交換することになる。結構手間がかかる仕事かも。

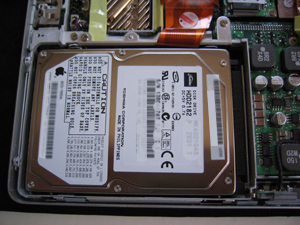

 ハードディスクは2本のビスで固定されているので交換は簡単。左右のハードディスク固定金具を外して終了。
