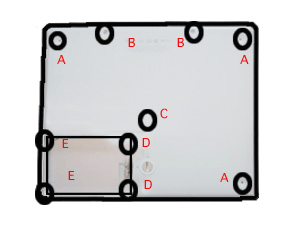

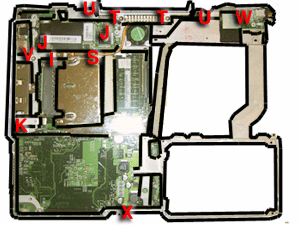

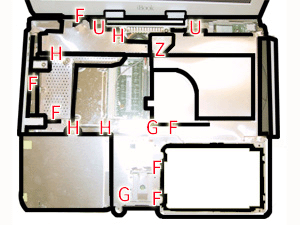

ネジのサイズと使用位置一覧
ここは必見!既にバラし改造を始めた借金toshの提案で、ネジの寸法(mm)と使用位置を表示しました。
最後までネジ位置を間違わずに元に戻すには必須な情報となります
ネジサイズ(mm)
|
本数
|
使用場所
|
位置 |
M2.5x6 |
3
|
裏蓋 |
A
|
M2.5x20 |
2
|
裏蓋 |
B
|
M2.5x9.5 |
1
|
裏蓋 |
C
|
M2.5x2 |
2
|
裏蓋 |
D
|
M2x3.5 |
2
|
裏蓋 |
E
|
M2x3 |
5
|
表側シールド |
F
|
M2.5x5 |
2
|
表側シールド |
G
|
M2.5x6 |
4
|
表側シールド |
H
|
M2.5x3 |
2
|
ケーブルシールド |
I
|
M2x3 |
2
|
モデム |
J
|
M2x3 |
1
|
リセットSW |
K
|
M2.5x6 |
2
|
冷却ファァン |
L
|
M2.5x6 |
6
|
基盤固定 |
M
|
M2x14.5 |
1
|
基盤固定 |
N
|
M2.5x4 |
1
|
基盤固定 |
O
|
M2x8 |
2
|
基盤固定 |
P
|
M2.5x6 |
2
|
CD/DVD固定 |
Q
|
M2x3 |
2
|
CD/DVD固定 |
R
|
M2.5x6 |
1
|
ヒートシンク固定 |
S
|
M2.5x6 |
2
|
ヒートシンク固定 |
T
|
M2.5x5 |
2
|
液晶ヒンジ固定 |
U
|
M2.5x6 |
1
|
各種ポート固定 |
V
|
M2.5x6 |
1
|
ACポート固定 |
W
|
M2x4.5 |
1
|
スリープランプ固定 |
X
|
M2.6x6 |
3
|
上蓋固定 |
Y
|
M2.5x5 |
1
|
上蓋固定
(マグネット下) |
Z
|
|
|
|
